GMC3020-5S 天车式五轴龙门加工中心

1、设备技术描述GMC3020-5S

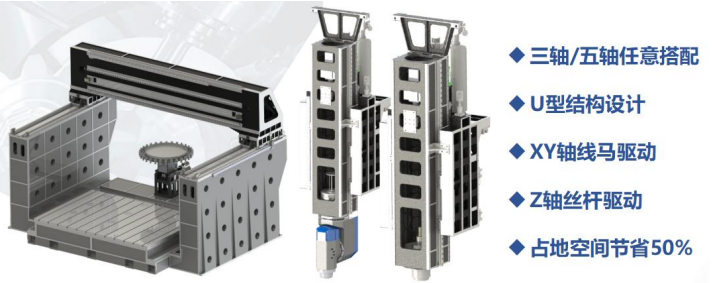

天车式五轴龙门加工中心是一台大型天车式精密加工设备，工件在一次装夹后可以自动连续地完成铣、钻、扩、铰、锪、攻丝等多种工序的加工。机床可实现 X﹑Y﹑Z、A、C 轴五轴联动，适用于航空航天、新能源汽车、机械制造、模具、风电和造船等行业。机 身：采用天车式 U 型结构，X/Y 轴搭载高速、高精度直驱线性马达。具有高刚性和高稳定性以及高效的移除率和高精度进给。多组合高压高流量强力冲屑，将快速带离工件上积累的切屑。机床造型美观，操作、维修方便

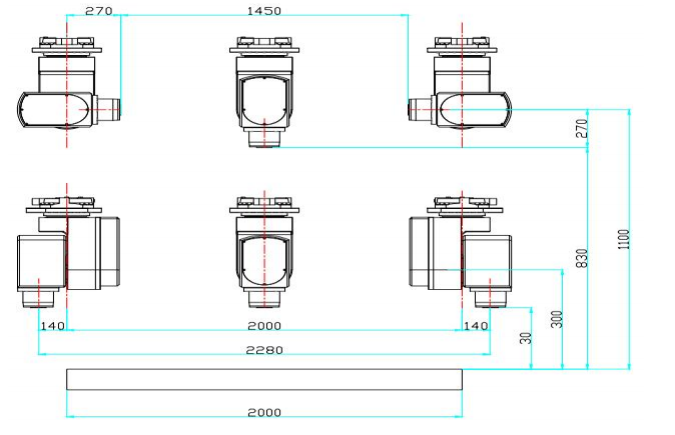

加工范围：

摆 头：自主研发的侧挂式高刚性 AC 轴 DD 摆头，结构简单、维修方便。

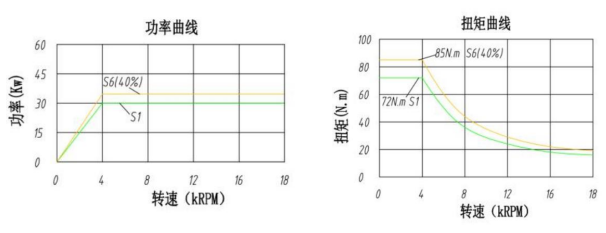

主 轴：采用 HSK A63/30kw/24000rpm 高速主轴单元。

刀 库：刀库采用圆盘式刀库，质量可靠，性能稳定。刀库采用机械手换刀，刀库容量为 30 把刀，换刀时间快

系 统：配备高性能华中数控系统，保证了机床控制的稳定性，也保证了用户要求的数控加工功能和辅助功能

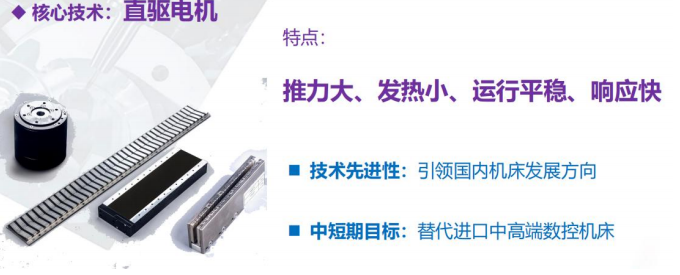

直驱技术介绍：

直驱传动与丝杆传动优势对比：
