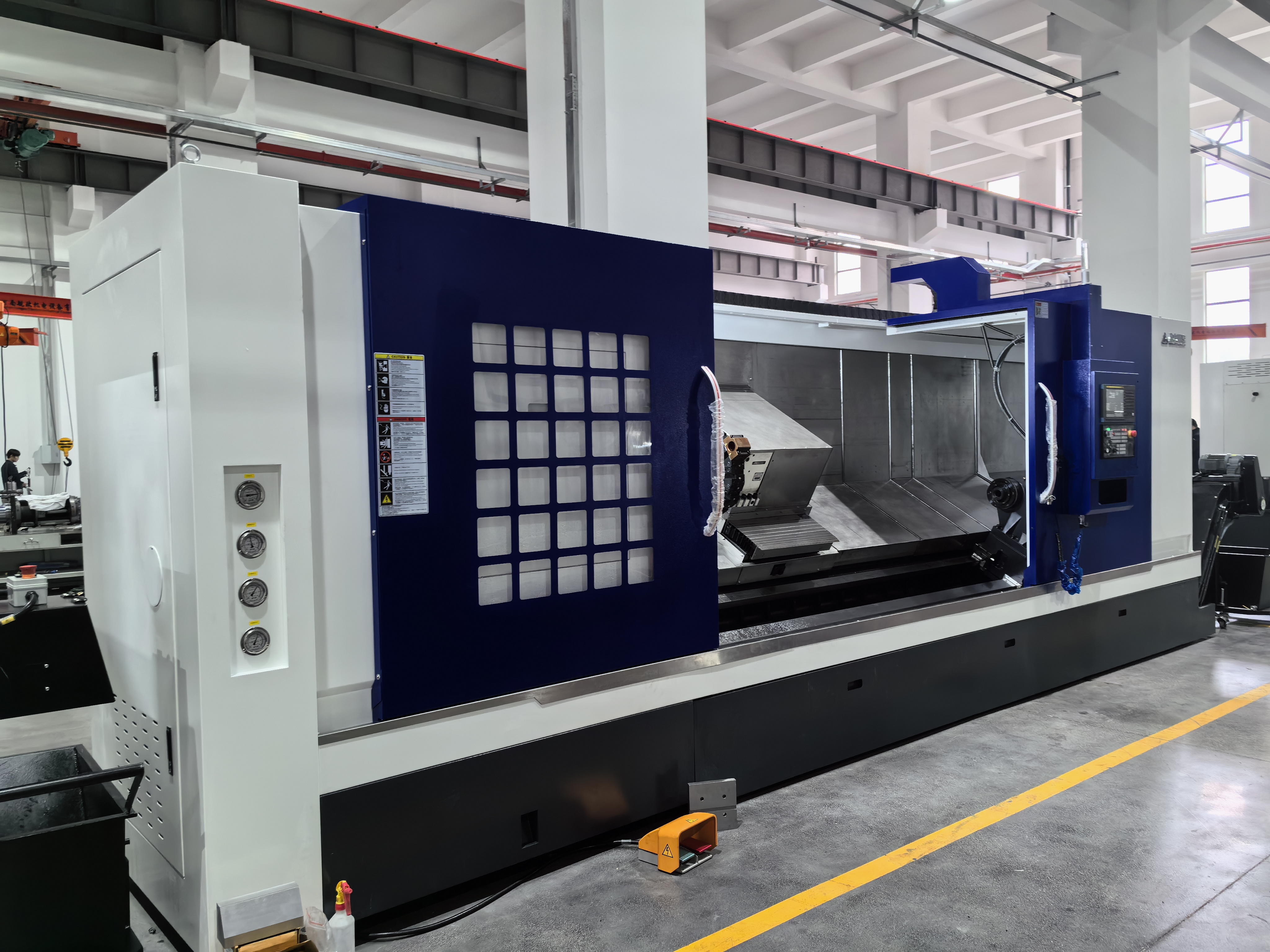

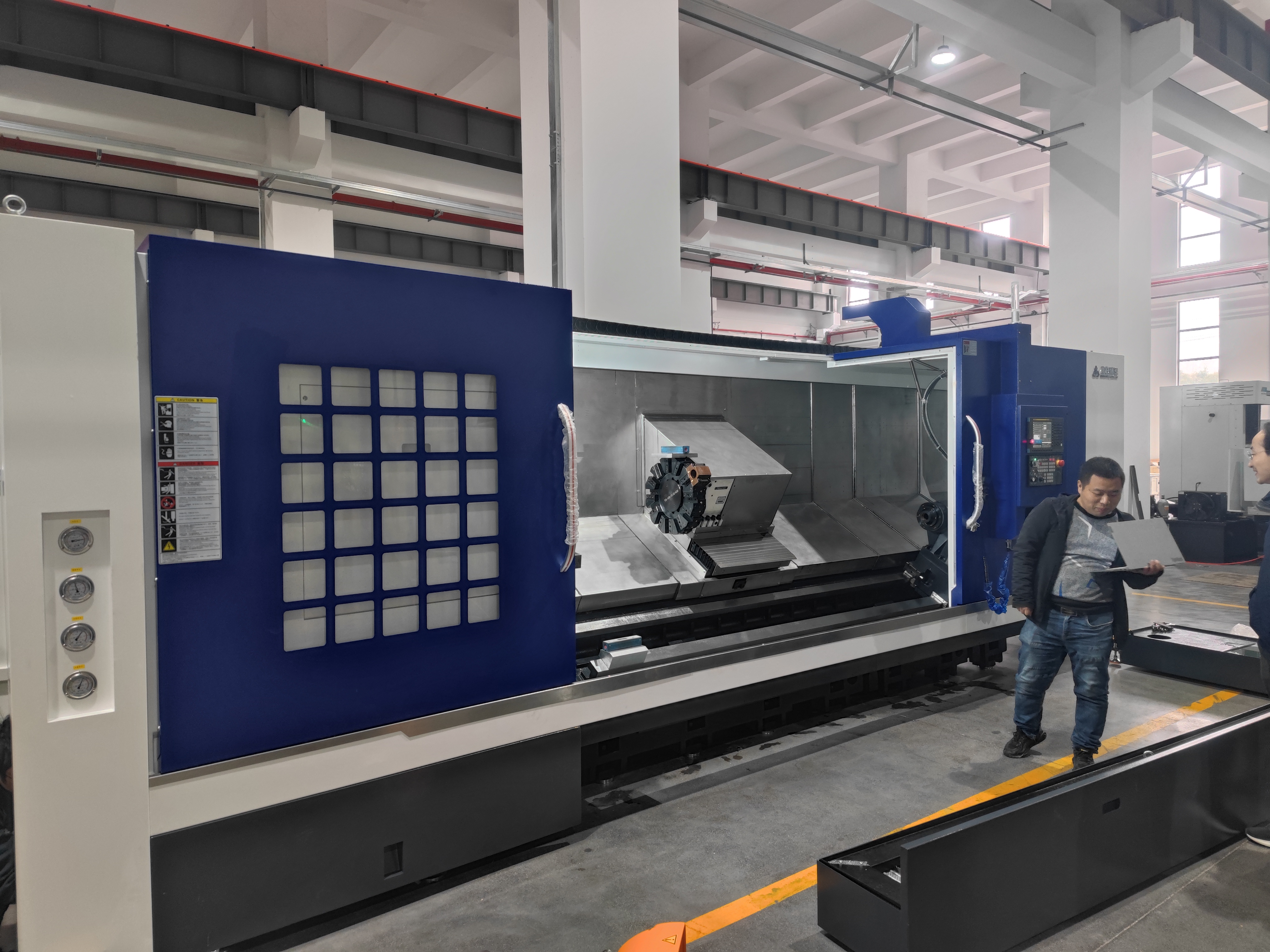

XL-CK63300数控车床

1、设备技术描述

XL-CK63300数控车床铸件采用HT250优质灰铸铁，床身倾斜角度30°，过床身**加工直径630mm，过刀架**加工直径360mm，具有刚性好，排屑顺畅的特点，优化的筋格布置，低中心床身布局有利于精度有良好的保持性，提升设备长久精度稳定性。

整　机：采用高刚性的30°斜床身结构，X轴（刀塔移动方向）及Z轴（滑鞍移动方向）采用线轨结构，整机具有高刚性、高稳定性和高可靠性。机床具备自动排屑功能，机床造型美观，操作、维修方便。

主 轴：采用主轴规格A2-8，配10寸卡盘，转速可以达到2600rpm，加工适用面广。

尾 座：尾座套筒直径140mm，套筒行程140mm，尾座**行程3130mm

刀　塔：标配12T伺服刀塔，配合主轴可以实现车圆，车螺纹，钻中心孔，镗孔等加工功能。

卡盘及回转油缸：标配10寸中空回转油缸4爪卡盘，**夹持范围450mm。

驱　动：XZ轴电机与高精度滚珠丝杠采用直接连接驱动的方式，滚珠丝杠经过预拉伸安装，以进一步提高了机床的定位精度及重复定位精度。XZ轴均采用高刚性导轨，机床高速进给时震动小，低速进给时无爬行；

系　统：配备高性能FANUC数控系统，保证了机床控制的稳定性，也保证了用户要求的数控加工功能和辅助功能。

机床所有零部件加工、装配成品质量符合产品图纸及相关技术要求，其安全标准符合GB15760 《金属切削机床安全防护通用技术条件》的有关规定，其精度标准符合GB/T17421.1 《机床检验通则   第1部分：在无负荷或精加工条件下机床的几何精度》、GB/T17421.2 《机床检验通则   第2部分：数控轴线的定位精度和重复定位精度的确定》及JB/T 8482.1－1999《丝杆车床精度检验》
